MC74VHC1G08DFT2G

Ci porta lógica AND 1Ch 2 entradas (kit 10 und)

SC-88A 5 pinos / Alimentação de 2V a 5.5V (kit com 10 unidades)

MC74VHC1G08DFT2G Ci porta lógica AND 1Ch 2 entradas (kit 10 und)

Ci porta lógica AND 1Ch 2 entradas (kit 10 und)

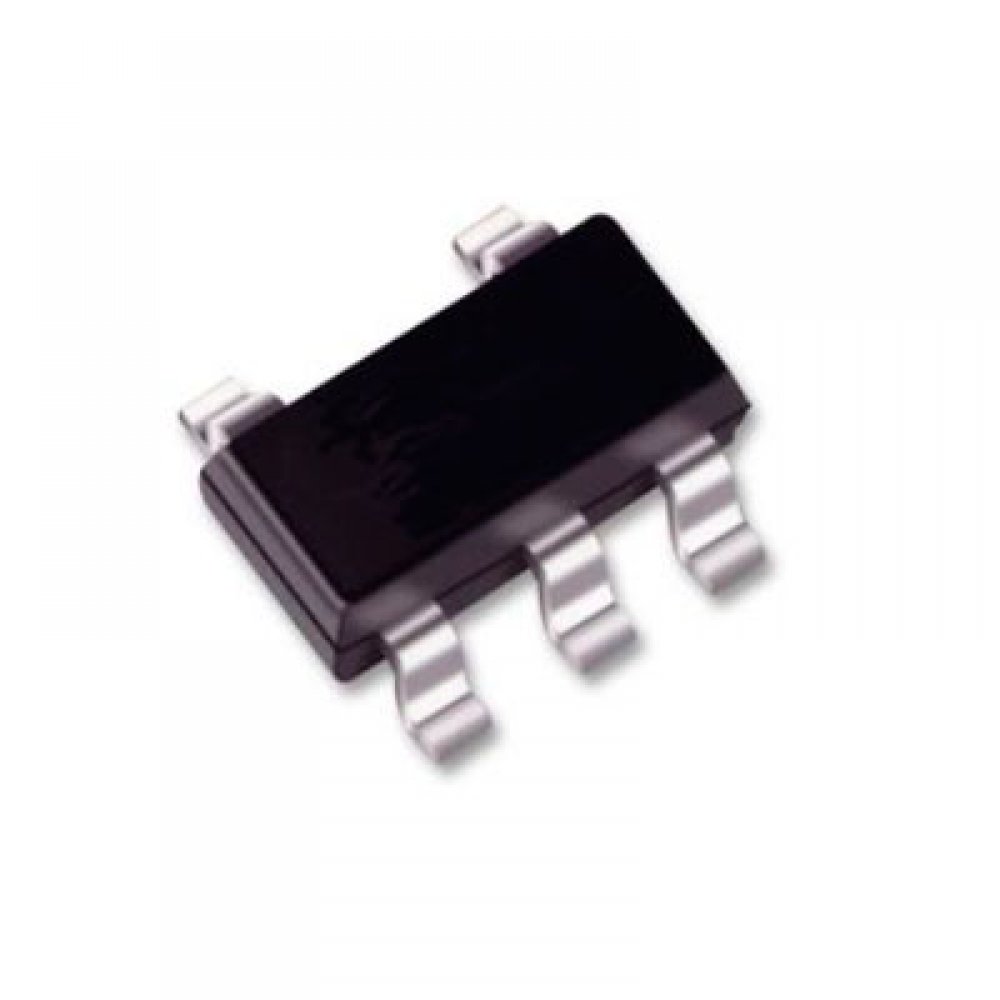

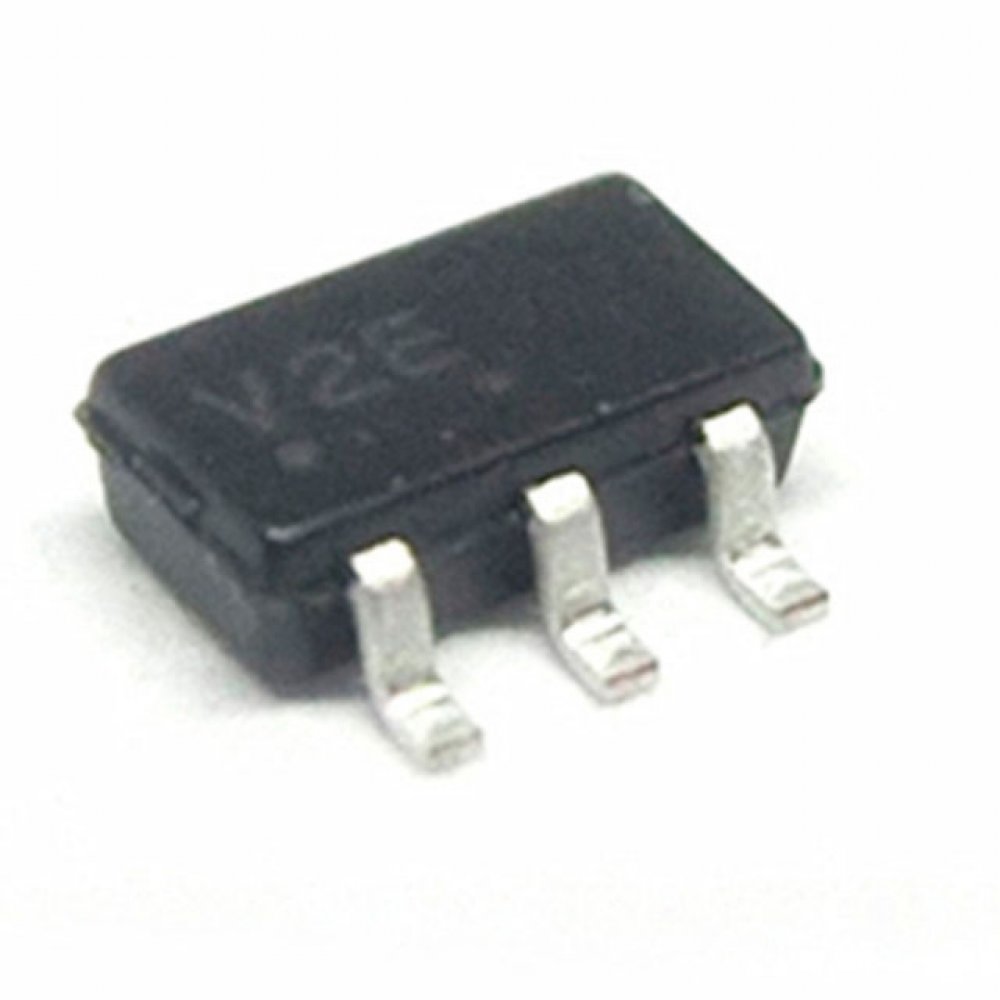

*Imagens ilustrativas

MC74VHC1G08DFT2G

Ci porta lógica AND 1Ch 2 entradas (kit 10 und)

SC-88A 5 pinos / Alimentação de 2V a 5.5V (kit com 10 unidades)

Condição:

novo em embalagem comercial

Garantia:

3 meses direto com a Net Computadores

NCM:

85412920

em estoque, envio imediato

Site
Loja Física

R$ 35,00

À vista já com 5% de desconto (boleto/pix). Preço base SP. Informaremos caso incidam impostos interestaduais.

ou no cartão de crédito por R$ 36,84

Condição exclusiva para o site. Parcelas serão exibidas na tela de pagamento.

R$ 35,00

À vista já com 10% de desconto (boleto/pix). Preço base SP. Informaremos caso incidam impostos interestaduais.

ou R$ 38,89 no cartão de crédito em até 10x sem juros

Condição exclusiva para compras presenciais na loja física.

Adicionar ao carrinho

Comprar agora

R$ 35,00

à vista no pix

Comprar

Condição: novo em embalagem comercial

Garantia: 3 meses direto com a Net Computadores

NCM: 85412920

cotar mais de 1 peça de MC74VHC1G08DFT2G
indicar a um amigo MC74VHC1G08DFT2G

Net Computadores

desde 1998, atua como revenda de equipamentos para informática com foco em hardware para TI empresarial.

saiba mais

MC74VHC1G08DFT2G Ci porta lógica AND 1Ch 2 entradas (kit 10 und)

Condição de MC74VHC1G08DFT2G: novo em embalagem comercial

Outros Part Numbers para este componente: MC74VHC, MC74VHC1G08, SN74AHC1G08DCKR

The MC74VHC1G08 / MC74VHC1GT08 is a single 2 input AND gate in tiny footprint packages. The MC74VHC1G08 has CMOS-level input thresholds the MC74VHC1GT08 has TTL-level input thresholds. The input structures provide protection when voltages up to 5.5 V are applied, regardless of the supply voltage. This allows the device to be used to interface 5 V circuits to 3 V circuits.

Some output structures also provide protection when VCC 0 V and when the output voltage exceeds VCC.
These input and output structures help prevent device destruction caused by supply voltage - input/output voltage mismatch, battery backup, hot insertion, etc.

Features
- Designed for 2.0 V to 5.5 V VCC Operation
- 3.5 ns tPD at 5 V (typ)
- Inputs/Outputs Over-Voltage Tolerant up to 5.5 V
- IOFF Supports Partial Power Down Protection
- Source/Sink 8 mA at 3.0 V
- Available in SC-88A, SC-74A, TSOP-5, SOT-953 and UDFN6 Packages
- Chip Complexity < 100 FETs
- NLV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC-Q100 Qualified and PPAP Capable
- These Devices are Pb-Free, Halogen Free/BFR Free and are RoHS Compliant

Fabricante:	onsemi
Categoria de produto:	Portas lógicas

Produto:	Single-Function Gate
Função lógica:	AND
Família lógica:	74VHC
Número de gates:	1 Gate
Número de linhas de entrada:	2 Input
Número de linhas de saída:	1 Output
Corrente de saída de alto nível:	- 8 mA
Corrente de saída de nível baixo:	8 mA
Tempo de retardo de propagação:	12.3 ns
Tensão de alimentação - Máx:	5.5 V
Tensão de alimentação - Mín:	2 V
Temperatura operacional mínima:	- 55 C
Temperatura operacional máxima:	125 C
Estilo de montagem:	SMD/SMT
Caixa / Gabinete:	SC-88A-5
Embalagem:	Reel
Embalagem:	Cut Tape
Embalagem:	MouseReel
Marca:	onsemi
Função:	AND
Altura:	1 mm
Comprimento:	2.2 mm
Tipo de lógica:	2-Input AND
Tensão de alimentação operacional:	2.5 V, 3.3 V, 5 V
Tipo de Produto:	Logic Gates
Série:	MC74VHC1G08
